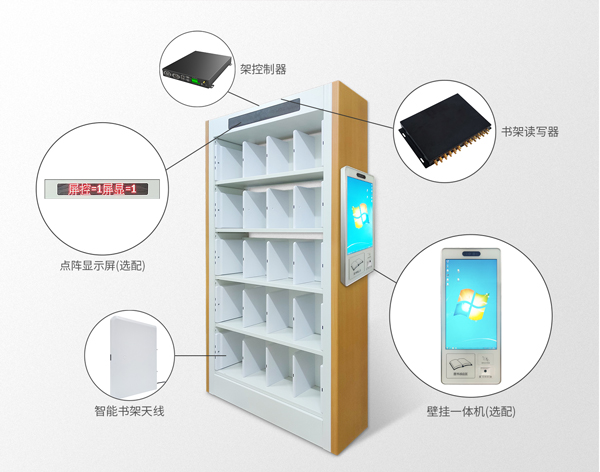

智能書架主要由架控制器、單元層天線這兩個基本設備組成，架控制器內包含了讀寫器等其他元器件，有書架天線接口、電源輸出、輸入接口、網絡接口、顯示屏控制器接口、層控制器接口等，負責書架天線工作、紅外設備工作、層指示燈工作和點陣顯示屏工作等。單元層天線是由天線板、書架背板、指示燈和功分器組成，是每一層都必須配備的，天線板按照功能和所在位置不同，分為帶側板和不帶側板，以及是否帶紅外功能。

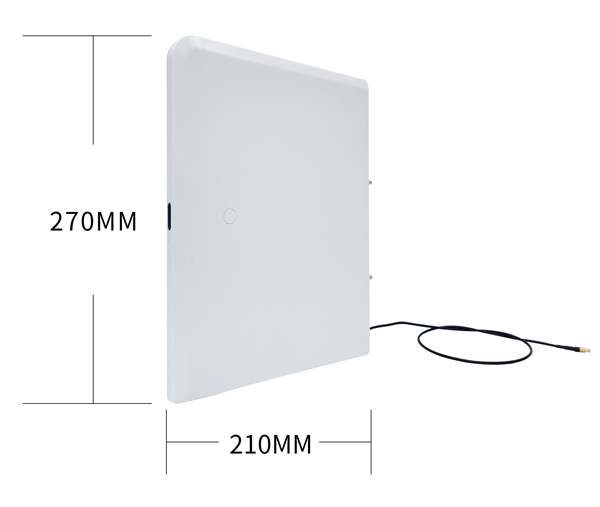

　　圖書館智能書架天線屬于規格產品，天線板的深度為210mm，厚度為15mm，高度為270mm，由此來確定書架的層寬和層高以及層深?；?a href="http://egtc.com.cn/index.php">RFID技術的信號傳播原理，如果書架的單層高度小于290mm，不單影響到書籍的擺放，還會影響讀取效果，出現上下架之間竄讀;如果兩個天線板之間的距離大于240mm，會出現漏讀，如果小于150mm，會出現天線之間的干擾;最后是書架的深度，這里的深度是指天線最外端到天線背板的距離，所以書架的深度應該小于等于225mm。

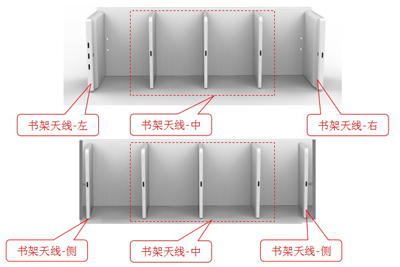

　　天線板也和其他產品一樣劃分型號，命名是SSL2X-AXX-X，分別代表的是SSL2為第二代書架天線板，第一個X可寫成A帶紅外天線板，B中間天線板;AXX的A代表的是固定位置，第一個X是指單元層天線板的數量，由3-5組成，第二個X是指外觀的顏色，分為W白色，G灰色;最后一個X是指兩邊的天線板，分別有IR帶紅外模塊，I帶屏蔽側板。
