RFID電感耦合方式使用的頻率有哪些？

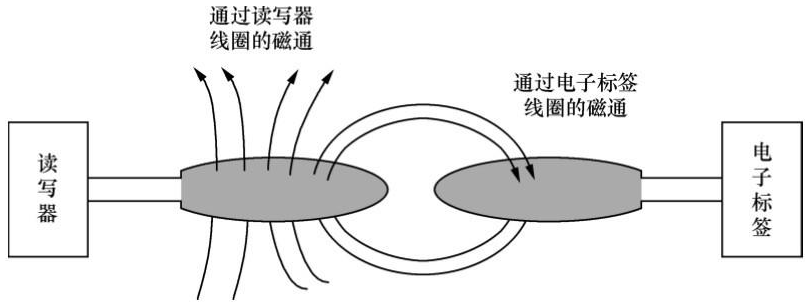

在電感耦合形式的RFID系統中，電子標簽一般為無源標簽，其工作能量通過電感耦合的方式從讀寫器天線的近場中獲得。電子標簽與rfid讀寫器之間傳送數據時，電子標簽需要位于讀寫器附近，信號和能量傳輸由讀寫器天線與電子標簽天線的電感耦合實現。在這種模式中，讀寫器和電子標簽的天線都是線圈，讀寫器天線在周圍產生磁場，當電子標簽通過時，電子標簽的線圈上會產生感應電壓，整流后可為電子標簽的芯片供電，使電子標簽開始工作。在RFID電感耦合中，讀寫器線圈和電子標簽線圈的電感耦合如圖所示。
計算表明，當rfid讀寫器天線與電子標簽天線之間的距離增大時，磁場強度的下降起初為60dB/10倍頻程;當距離增大到λ/2π之后，磁場強度的下降為20dB/10倍頻程。另外，工作頻率越低，工作波長越長。因此，在讀寫器的工作范圍內(如0～10cm)，使用頻率較低的工作頻率有利于讀寫器天線和電子標簽天線之間的電感耦合?，F在電感耦合的RFID系統一般采用低頻頻率和高頻頻率，典型的頻率為125kHz、135kHz、6.78MHz、13.56MHz和27.125MHz。
(1)小于135kHz的RFID系統
該頻段電子標簽工作在低頻，最常用的工作頻率為125kHz和135kHz。該頻段RFID系統的工作特性和應用如下。
?、俟ぷ黝l率不受無線電頻率管制約束。
?、陂喿x距離一般小于1m。
?、塾休^高的電感耦合功率可供電子標簽使用。
?、軣o線信號可以穿透水、有機組織和木材等。
⑤典型應用為動物識別、容器識別、工具識別和電子閉鎖防盜等。
?、夼c低頻電子標簽相兲的國際標準有用于動物識別的 ISO11784/11785 和空中接口協議ISO18000-2(125kHz～135kHz)等。
?、叻浅＿m合近距離、低速率和數據量要求較少的識別應用。
(2)6.78MHz的RFID系統
該頻段電子標簽工作在高頻，RFID系統的工作特性和應用如下。
①與13.56MHz相比，電子標簽可供使用的功率大一些。
?、谂c13.56MHz相比，時鐘頻率降低一半。
?、塾幸恍﹪覜]有使用該頻段。
(3)13.56MHz的RFID系統
該頻段電子標簽工作在高頻，RFID系統的工作特性和應用如下。
?、龠@是最典型的RFID高頻工作頻率。
?、谠擃l段的電子標簽是實際應用中使用量最大的電子標簽。
?、墼擃l段在世界范圍內用作ISM頻段。
④我國第二代居民身仹證采用該頻段。
⑤數據傳輸快，典型值為106kbit/s。
?、薷邥r鐘頻率，可實現密碼功能或使用微處理器。
⑦典型應用包括電子車票、電子身份證、電子遙控門鎖控制器和小額消費卡等。
?、嘞嚓P的國際標準有ISO14443、ISO15693和ISO18000-3等。
?、犭娮訕撕炓话阒瞥蓸藴士ㄆ螤?。
(4)27.125MHz的RFID系統
?、俨皇鞘澜绶秶腎SM頻段。
②數據傳輸較快，典型值為424kbit/s。
?、鄹邥r鐘頻率，可實現密碼功能或使用微處理器。
④與13.56MHz相比，電子標簽可供使用的功率小一些。
