RFID技術可以實現非接觸式的自動識別，通過電子標簽與讀寫器之間的耦合元件實現射頻信號的空間(無接觸)耦合，并根據耦合通道中的時序關系實現能量傳輸和數據交換。具體RFID的讀取和寫入是怎么做的?

　　RFID的讀取和寫入是怎么做的?

　　RFID讀寫器通過天線發送出一定頻率的射頻信號，當RFID標簽進入讀寫器工作場時，其天線產生感應電流，從而RFID標簽獲得能量被激活并向讀寫器發出自身編碼等信息，讀寫器接收到來自標簽的載波信號，對接收的信號進行解調和解碼后送至計算機主機進行處理，計算機系統根據邏輯運算判斷該標簽的合法性，針對不同的設定做出相應的處理和控制，發出指令信號，RFID標簽的數據解調部分從接收到的射頻脈沖中解調出數據并送到控制邏輯，控制邏輯接收指令完成存儲，發送數據或其他操作。

　　1、應答器向閱讀器的數據傳輸

　　應答器為集成電路芯片，它的工作需要由閱讀器提供能量，閱讀器產生的射頻載波用于為應答器提供能量。閱讀器和應答器之間的信息交互通常是采用詢問-應答的方式進行的，因此必須有嚴格的時序關系，時序由閱讀器提供。

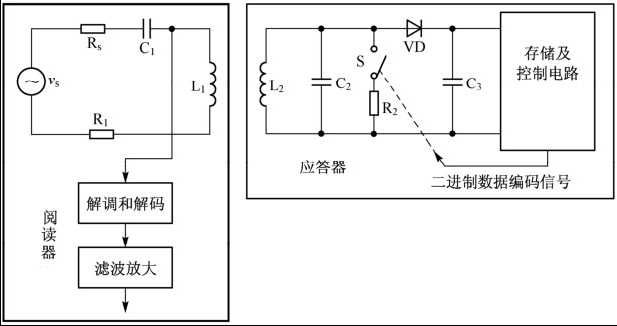

　　應答器向閱讀器的數據傳輸采用負載調制的方法。如果在應答器中以二進制數據編碼信號控制開關S(芯片上的開關器件)，則應答器線圈上的負載電阻(圖中的R2)按二進制數據編碼信號的高低電平變化而接通和斷開。負載的變化通過L2映射到L1.使L1上的電壓也按此規律變化。該電壓變化通過解調、濾波放大電路，恢復為應答器端控制開關的二進制數據編碼信號，經解碼后就可獲得存儲在應答器中的數據信息。這樣，二進制數據信息就從應答器傳到了閱讀器。

　　2、閱讀器與應答器之間的數據傳輸

　　應答器和RFID讀寫器之間可以實現雙向數據交換，應答器存儲的數據信息采用對載波的負載調制方式向閱讀器傳送，閱讀器給應答器的命令和數據通常采用載波間隙、脈沖位置調制、編碼調制等方法實現傳送。

　　通過控制與非門來對信號進行負載調制，實現閱讀器對應答器的識別，閱讀器與應答器之間的數據傳輸以及數據存儲功能。

　　1、之后在接收到分組呼叫確立應答信號的情況下，分組數據存儲部(12)從存儲器讀出分組數據并從存儲器刪除。

　　2、在應用程序中開辟了兩個緩沖區，交替與傳輸卡上先進先出存儲器(FIFO)通信，實現了主機到外設之間高速無間斷數據傳輸;

　　3、輸出讀數據信號的數據時鐘出的內存存儲單元。

　　4、便攜電話機(1)的分組數據存儲部(12)在分組數據比分組呼叫確立應答信號先被接收到的情況下，將分組數據存儲到存儲器。

　　5、由嵌入式微處理器對其進行存儲與管理，通過無線的數據傳輸接口，實現數據的接收與傳送。

　　6、在實存儲器和外部頁式存儲器之間傳送指令、數據或指令和數據。

　　以上就是RFID的讀取和寫入是怎么做的相關內容了，閱讀器根據使用的結構和技術不同可以是讀或讀/寫裝置，是RFID系統信息控制和處理中心。閱讀器通常由耦合模塊、收發模塊、控制模塊和接口單元組成。閱讀器和應答器之間一般采用半雙工通信方式進行信息交換，同時閱讀器通過耦合給無源應答器提供能量和時序。在實際應用中可進一步通過Ethernet或WLAN等實現對物體識別信息的采集、處理及遠程傳送等管理功能。
